[10-0893]

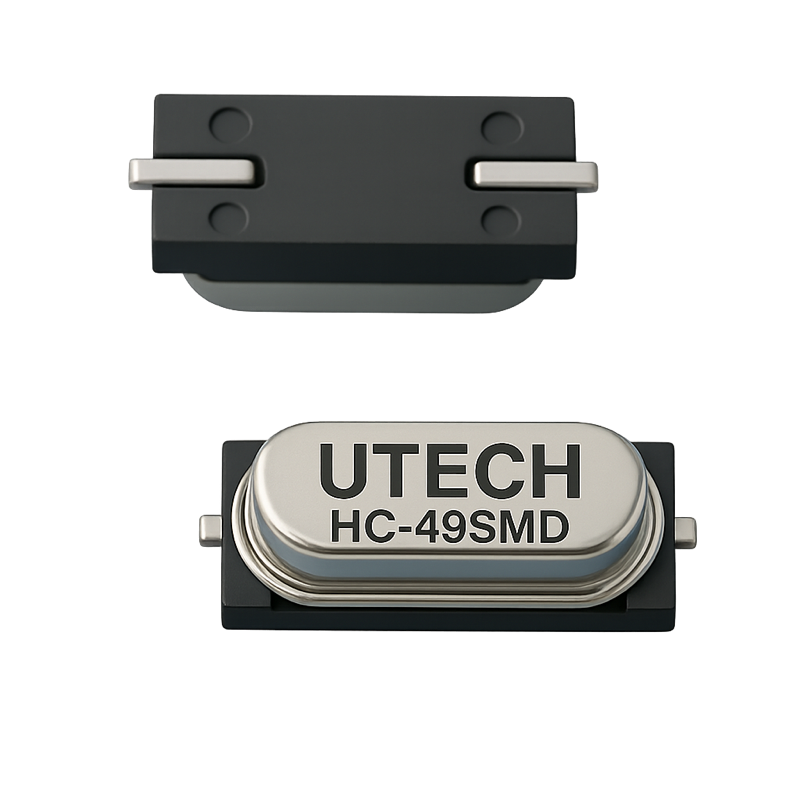

Q-HC-49SMD-27.120000 MHz-FU-16-30/50-2070
Produktstatus:
● AKTIV
UTECH Technology Co., Ltd.
Case size: HC-49/SMD
Frequency: 27.120000 MHz
Mode: fund. AT
Load Capacitance: 16.0 pF
Tolerance at +25 °C: ±30 ppm
Tolerance over Temp.: ±50 ppm
Aging: ±3 ppm max. 1 year
ESR max.: 40 Ohm
Operating Temp.: -20°C/+70°C
Package Unit: 1000 pcs/reel
--------------------------------------------------
Delivery Time: ca. 4 bis 6 Wochen)
--------------------------------------------------
Specifications
| ALL | |
|---|---|
| A 1.00 Manufacturer Name | UTECH |
| A 1.01 Manufacturer Part No. | - |
| A 1.02 Description | Quartz Crystal Resonator |
| A 1.04 Dimension & Type | 49SMD |
| QUARZ | |
|---|---|
| Q 3.01 Nominal frequency (Fo) | 27.120000 MHz |
| Q 3.02 Oscillation Mode | Fundamental |
| Q 3.03 Load Capacitance (CL) | 16.0 pF |
| Q 3.04 Freq. Tol. max. (at +25℃) | 30 ppm |
| Q 3.05 Freq. Stability Vs Temp. max.: | 50 ppm |
| Q 3.06 Operating Temp. Range | -20°C ~ +70°C |
| Q 3.07 Storage Temp. Range | -55°C ~ +125°C |
| Q 3.08 Equivalent Res. (ESR) | 40 |
| Q 3.09a Shunt Capacitance C0 (pf max.) | - |
| Q 3.10 Drive Level | - |
| Q 3.11 Drive Level | - |
| Q 3.12 Insulation Resistance | - |
| Q 3.13 Air-tightness | - |
| Q 3.14 Aging | - |
| Uncategorized | |
|---|---|
| Q 1.4 Version | - |
